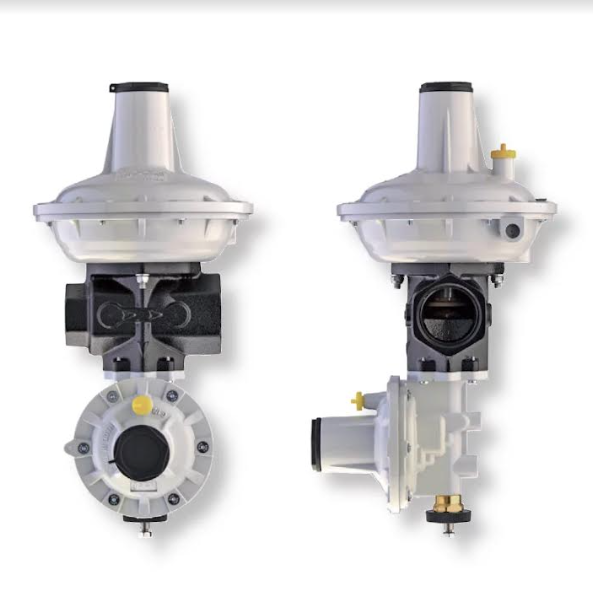

| REGULADOR directamente actuado REXI | |
| Descripcion general | La Serie REXI es un regulador de presión de acción directa con obturador balanceado, para presiones bajas, medias y altas, adecuado para gases no corrosivos. |
| Gracias al concepto de obturador balanceado, se puede lograr un alto coeficiente de caudal, alta precisión (incluso a caudales máximos), una zona de bloqueo y una presión de bloqueo relativamente baja, sin fugas internas en caudal cero y tiempos de respuesta reducidos. | |
| La estabilidad de la presión regulada y su precisión, incluso con cambios significativos en la presión aguas arriba y/o caudal, hacen que el regulador de la Serie REXI sea especialmente adecuado para redes de distribución de energía en sistemas residenciales, comerciales e industriales. | |
| La versión básica del regulador de la Serie REXI está fabricada de acuerdo con la Norma Europea EN 334, como un regulador de falla abierta. | |
| SLAM SHUT Valve System – UPCO/OPCO | |
| El dispositivo de cierre se puede calibrar para aumento de presión, cierre por sobrepresión (OPSO) y/o cierre por baja presión (UPSO). Los dos modos de intervención se pueden calibrar de forma independiente mediante resortes de calibración dedicados: un resorte para la intervención de presión máxima y el segundo resorte para la intervención de presión mínima. | |
| La serie REXI se puede suministrar también sin válvula Slam Shut. | |
| La Serie REXI puede equiparse con una válvula de alivio incorporada que descarga el gas a la atmósfera cuando la presión de salida del regulador excede el valor establecido. Cuando la presión de salida vuelve a estar por debajo del valor establecido, la válvula de alivio se cierra de nuevo. | |
| El MONITOR es un accesorio de seguridad que realiza las funciones del regulador de servicio cuando falla el regulador principal. | |
| Esta es una válvula reguladora que normalmente está completamente abierta durante el funcionamiento normal del regulador de servicio. El monitor es un regulador de presión de emergencia que suele estar aguas arriba, en el sentido del flujo de gas, de otra presión regulador que realiza la función de un regulador de SERVICIO. | |
| TIPO | Regulador de accion directa |
| Fluido | GAS NATURAL y Gases No Corrosivos |
| Maximum Inlet Pressure (Pu) | 10 Bar LP Version / 20 Bar MP & HP Version |
| Outlet Pressure (Pd) | 20 mbar to 3 bar * ( refer to the table) |
| Slam Shut valve OPCO | OPSO 30 mbar to 6,5 bar * ( refer to the table ) |
| Slam Shut valve UPCO | UPSO 6 mbar to 3,5 bar * ( refer to the table ) |
| Relief Valve | Pd + 15 mbar to 3000 mbar * ( refer to the table) |
| AC accurasy class | Up to 10 |
| SG Lock up class | Up to 20 |
| Minimum Operating Diff pressure (DPmin1) | 100 mbar |
| Use | Not Aggressive gases of three families – NG LPG – Town Gas – Air |
| Working Temperature | -20°C to +60°C |
| Dimension | 1” – 1” / 1” – 1 1/2” / 1 1/2” – 1 1/2” / 2” – 2” – Threaded DN40 – DN40 / DN50 – DN50 – Flanged |
| Body | Cast Iron GJS 400-18 Aluminum EN46100 Painted |
| Diaphragms | Reinforced NBR |
| O-rings | Nitrile rubber |
|
Approvals
|
The REXI regulator is designed according to European standard EN 334. |
| The regulator reacts in opening (Fail Open) according to EN 334. | |
| The product is certified according to European Directive 2014/68/EU (PED). | |
| MODELOS BAJA PRESION | DESCRIPCION |
| REXI-RG02540LPH+SSV-OPSO | REXI Gas-Reg 1×1-1/2 BSP-LP-Outlet 30-40 mbar OPCO (180M3) |
| REXI-RG040LPH+SSV-OPSO | REXI Gas-Reg 1-1/2×1-1/2 BSP-LP-Outlet 30-40 mbar OPCO (210M3) |
| REXI-RG050LPH+SSV-OPSO | REXI Gas-Reg 2×2 BSP-LP-Outlet 30-40 mbar OPCO (230M3) |
| MODELOS ALTA PRESION | DESCRIPCION |
| REXI-RG02540HPH + SSV-OPSO | REXI Gas-Reg 1×1-1/2″BSP-HP-Outlet 700-1100 mbar OPCO (190M3) |
| REXI-RG040HPH + SSV-OPSO | REXI Gas-Reg 1-1/2×1-1/2″BSP-HP-Outlet 700-1100 mbar OPCO (220M3) |
| REXI-RG050HPH + SSV-OPSO | REXI Gas-Reg 2×2″BSP-HP-Outlet 700-1100 mbar OPCO (240M3) |
| MODELOS BAJA PRESION | MODELO: REXI-RG02540LPH+SSV-OPSO – REXI Gas-Reg 1×1-1/2 BSP-LP-Outlet 30-40 mbar OPCO (180M3), MODELO: REXI-RG040LPH+SSV-OPSO – REXI Gas-Reg 1-1/2×1-1/2 BSP-LP-Outlet 30-40 mbar OPCO (210M3), MODELO: REXI-RG050LPH+SSV-OPSO – REXI Gas-Reg 2×2 BSP-LP-Outlet 30-40 mbar OPCO (230M3) |
|---|---|
| MODELOS ALTA PRESION | MODELO: REXI-RG02540HPH + SSV-OPSO – REXI Gas-Reg 1×1-1/2"BSP-HP-Outlet 700-1100 mbar OPCO (190M3), MODELO: REXI-RG040HPH + SSV-OPSO – REXI Gas-Reg 1-1/2×1-1/2"BSP-HP-Outlet 700-1100 mbar OPCO (220M3), MODELO: REXI-RG050HPH + SSV-OPSO – REXI Gas-Reg 2×2"BSP-HP-Outlet 700-1100 mbar OPCO (240M3) |
